VDE 0620-1:2010 Plug and Socket-Outlet Test Gauges

These plug and socket-outlet test gauges are engineered and manufactured in strict accordance with the technical specifications outlined in the VDE 0620-1:2010 standard. This comprehensive gauge set is designed for the precise verification of structural integrity and dimensional tolerances for plugs and socket-outlets, ensuring full compliance with the VDE 0620-1:2010 regulatory requirements. Primary applications include quality assurance testing within the electronics manufacturing, electrical appliance production, and plug-and-socket component fabrication industries.

Standard: DIN VDE 0620-1 “Plugs and socket-outlets for household and similar purposes Part 1: General requirements on fixed socket-outlets” DIN VDE 0620-1 “Stecker und Steckdosen für den Hausgebrauch und ähnliche Anwendungen – Teil 1: Allgemeine Anforderungen an ortsfeste Steckdosen”

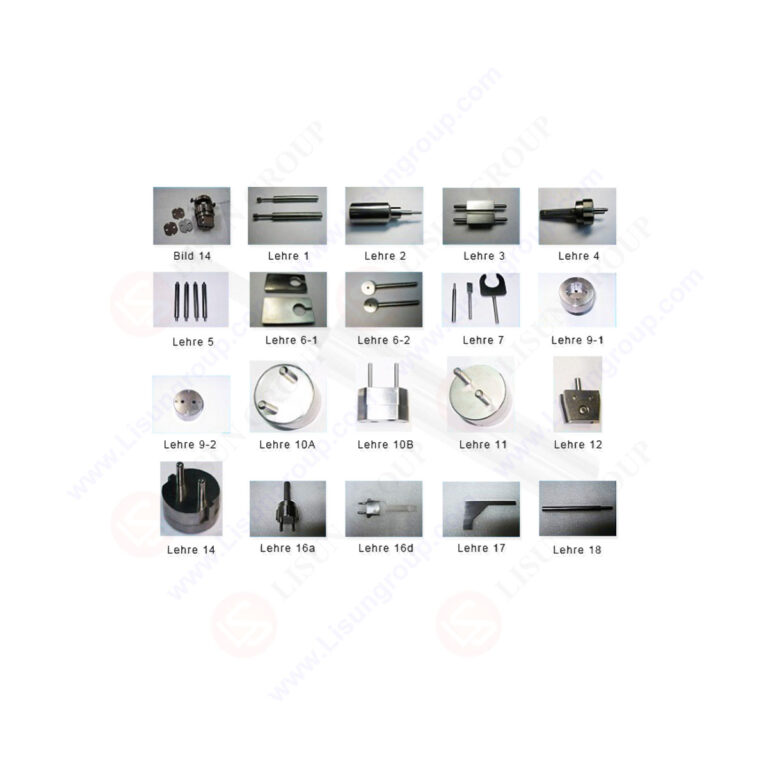

LISUN Model Product Specifications

GNGPL-6201 DIN-VDE 0620-1-Lehre1 Größe der Steckerstift-Einführungsöffnungen

GNGPL-6202 DIN-VDE 0620-1-Lehre2 Prüfung der kleinsten Öffnungsweite und der kleinsten Abzugskraft der Kontaktbuchsen

GNGPL-6203 DIN-VDE 0620-1-Lehre3 Einführbarkeit zweipoliger Stecker

GNGPL-6204 DIN-VDE 0620-1-Lehre4 Einführbarkeit zweipoliger Stecker mit seitlichen Schutzkontakten

GNGPL-6205 DIN-VDE 0620-1-Lehre5 Prüfung des Abstandes bis zur erstmaligen Kontaktgabe

GNGPL-6206 DIN-VDE 0620-1-Lehre6 Stiftdurchmesser

GNGPL-6207 DIN-VDE 0620-1-Lehre7 Prüfung des Stiftabstandes bei Steckern 2P + AC 16 A und 2P AC 16 A

GNGPL-6208 DIN-VDE 0620-1-Lehre8 Prüfung der größten Öffnungsweite der Kontaktbuchsen

GNGPL-6209 DIN-VDE 0620-1-Lehre9 Auswechselbarkeit

GNGPL-6210A DIN-VDE 0620-1-Lehre10-A Prüfung auf Unmöglichkeit des einpoligen Einführens A

GNGPL-6210B DIN-VDE 0620-1-Lehre10-B Prüfung auf Unmöglichkeit des einpoligen Einführens B

GNGPL-6211 DIN-VDE 0620-1-Lehre11 Prüfung der Nichteinführbarkeit zweipoliger Stecker ohne Schutzkontakt

GNGPL-6212 DIN-VDE 0620-1-Lehre12 Prüfung auf Unmöglichkeit des einpoligen Einführens von Steckern in Steckdosen

GNGPL-6213 DIN-VDE 0620-1-Lehre13 Prüfung der Nichtberührbarkeit von aktiven Teilen durch die Shutter hi… (truncated)
